Ontleding van die interne struktuur en werksproses van hidrouliese motors

I. Interne struktuursamestelling

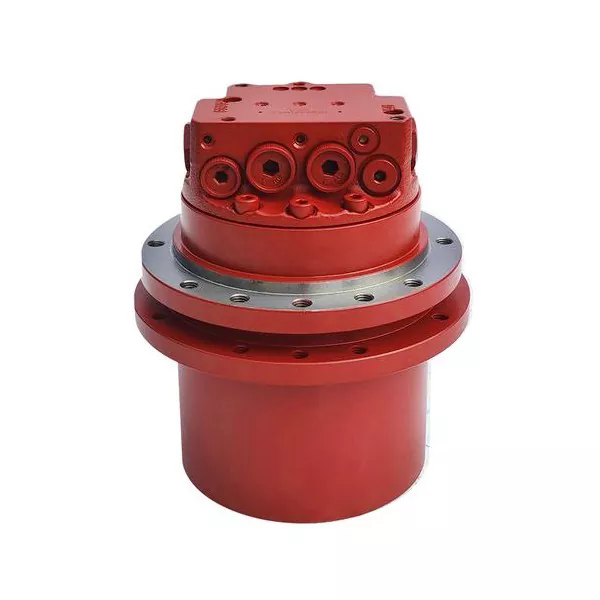

Die hooffunksie van ahidrouliese motoris om hidrouliese energie in meganiese energie om te skakel. Die interne struktuurontwerp is alles om aan die behoeftes van energie-omskakeling te voldoen. Die sleutelkomponente is soos volg:

1. Basiese struktuurelemente

Alle hidrouliese motors kan nie sonder twee basiese komponente klaarkom nie: 'n verseëlde en periodiek veranderende volume en 'n olieverspreidingsmeganisme. Die grootte van 'n geslote volume word verander deur die beweging van 'n suier, rat of lem. Die olieverspreidingsmeganisme beheer die pad vir hoëdrukolie om in te gaan en die pad vir laedrukolie om uit te gaan.

2. Tik verskilstruktuur

Rattipe: Dit werk deur die ineenskakeling van twee interne en eksterne ratte, met die olie-inlaat en -uitlaat simmetries versprei. Daar is 'n aparte olieafvoerpoort vir die afvoer van die olie wat uit die laer gelek het. Die aantal tande op die rat is groter as dié op die pomp, so die wringkragskommeling is kleiner.

Lemmetjietipe: Die lemme is radiaal op die rotor geïnstalleer, en daar is 'n voorafspanveer by die wortel. Die veer kan die lemme en die binneoppervlak van die stator styf aan mekaar laat heg en 'n seël vorm. Die olieverspreidingsmeganisme gebruik 'n terugslagklep om te verseker dat daar altyd drukolie aan die wortel van die lem is.

Suiker tipe

Radiale suiertipe: Die stator en die silinderblok het eksentrisiteit. Onder die werking van drukolie druk die suier teen die binnewand van die stator, en die reaksiekrag sal wringkrag genereer.

Aksiale suiertipe: Die silinderblok en die motoras is aan mekaar verbind. Die suier druk die silinder om te draai onder die werking van die normale komponentkrag van die swashplaat. Die hellingshoek van die swash plate kan verstel word, en die verplasing en rotasiespoed sal ook dienooreenkomstig verander.

3. Spesiale ontwerp

Die vereiste vir vorentoe en agtertoe rotasie: Strukture wat in beide rigtings kan roteer, moet simmetries wees. Die lemtipe installeer die lemme radiaal, terwyl die suiertipe 'n multi-werkende interne kurwe-ontwerp aanneem.

Lekhantering: Benewens die olie-inlaat en -uitlaat, is daar ook 'n aparte olielekpoort. Die olieafvoerpoort van die ratmotor kan verhoed dat die aseindseël beskadig word.

II. Die werkproses om hidrouliese energie in meganiese energie om te skakel

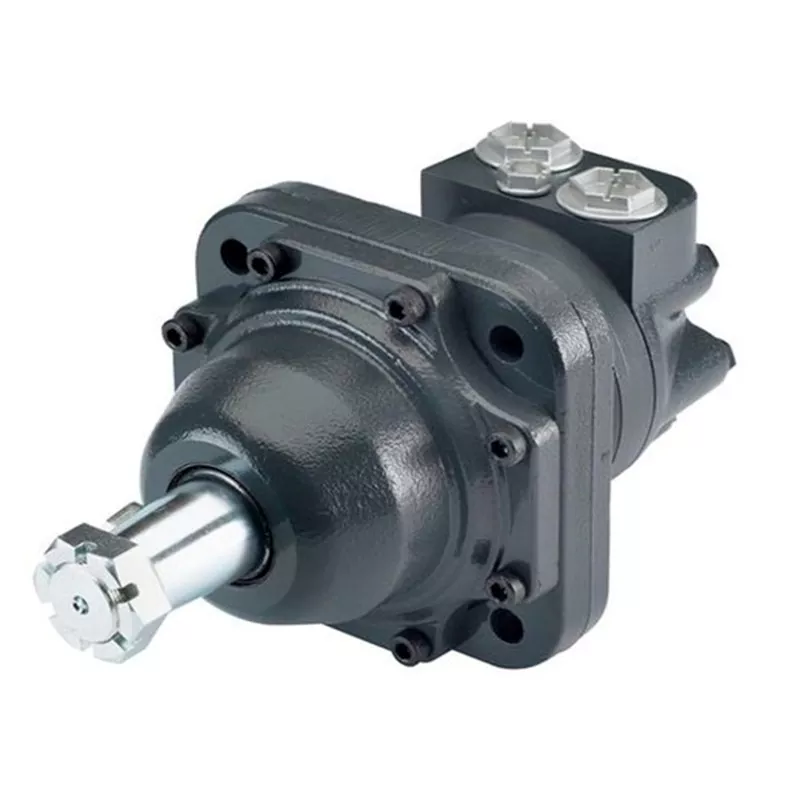

Diehidrouliese motorsit energie om deur die volumeverandering van die verseëlde werkkamer. Die spesifieke proses word in hierdie stappe verdeel:

1. Hoëdruk olie insette

Die hoëdrukolie wat deur die hidrouliese pomp gestuur word, gaan die motor se werkkamer deur die olie-inlaat binne. Die werkkamer het 'n plunjergat, 'n ratkaskamer of 'n volume tussen lemme. 'n Drukverskil sal geskep word wanneer die olie ingaan.

2. Die drukverskil dryf die werkende komponente aan

Suikertipe: Hoëdrukolie druk die plunjer uitwaarts, sodat dit teen die binnewand van die stator kan druk. Die reaksiekrag wat deur die stator op die suier uitgeoefen word, sal in wringkragkomponente ontbind word, wat die silinderblok dryf om te draai.

Rattipe: Drukolie gaan die rat-insteekholte binne, en druk die rat om te draai. Die olie-uitlaat dreineer die uitgelekte olie uit.

Lemmetjietipe: Drukolie werk aan beide kante van die lemme en genereer hidrouliese wringkrag. Die lemme, onder die werking van die veer, kleef nou aan die stator en dryf die rotor om te draai.

3. Meganiese energie-omsetting en -uitset

Die lineêre beweging van die werkende komponente word deur meganiese struktuur in rotasiebeweging omgeskakel. Die uitsetas dra voortdurend wringkrag en rotasiespoed oor. Byvoorbeeld:

In die radiale suiertipe word die wringkrag van veelvuldige suiers op mekaar geplaas, wat die silinderblok laat draai.

In die aksiale suier tipe pas die hellingshoek van die swashplaat die verplasing aan en beïnvloed die uitsetparameters.

4. Laedruk olie word afgegooi

Wanneer die volume van die werkkamer afneem, word die laedrukolie uit die olie-uitlaat gelaat. Na voltooiing van een werksiklus, hou aan om hoëdrukolie in te voer en dit sal voortdurend roteer.

Deur hierdie proses omskep die hidrouliese motor die drukenergie van die hidrouliese stelsel doeltreffend in meganiese energie. Hierdie omskakelingsmetode maak dit wyd gebruik in plekke soos konstruksiemasjinerie, skepe en myne.
